Kontrol Rellay Via Sms-Menggunakan Modul Sim800l Arduino Dilengkapi Pcb Dan Codingnya

Dengan alat ini kita sanggup mengendalikan alat elektronik jarak jauh, misal lampu teras, lampu kamar, pompa air, dal lain-lain, hanya cukup dengan kirim SMS.

berikut Skemanya :

design PCB nya

Pcb siap di pakai

rangkaian yang telah dirakit siap digunakan

Bagaimana Cara memasukan coding nya ke IC atmega 328 ?

Anda harus memiliki software arduino IDE, unduh disini jikalau belum punya ; unduh disini

Anda juga harus mempersiapkan BOARD Arduino UNO R3, dengan IC DIP 328

Masukkan sketch  dengan board diatas.

(Pastikan anda sudah menguasai cara memasukkan sketch dgn arduino)

Jika tidak punya board arduino sanggup anda gunakan USB asp, baca disini :

https://kisahsukadandukasidara.blogspot.com//search?q=cara-mengisi-bootloader-pada-ic-atmega

Setelah IC atmega 328 anda isi dengan sketch, cabut IC DIP dan pasang pada PCB yang telah dipersiapkan.

Pasang Kabel Tegangan, Ingat untuk SIM 800L membutuhkan tegangan 3,7 volt, anda sanggup memakai batre HP 3,7 volt atau sanggup memakai buck dc-dc konverter, yang telah di set tegangannya menjadi 3,7 volt.

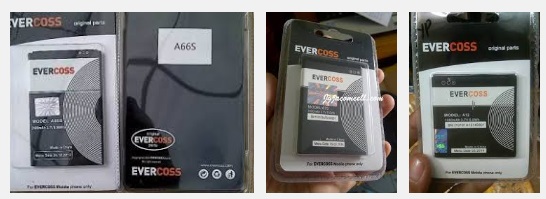

Batre HP 3,7 Volt

buck DC-DC konverter, atur tegangan out 3,7 volt dengan memutar trimpot

(harga 10.000 tanpa displai 7 segmen -50.000 dengan display 7 segmen)

Sedangkan untuk sumber atmega 328 memakai Adaptor dari charger HP 5V.,

berikut tampilan SMS Controller Relay :

Untuk lebih terang anda sanggup unduh project lengkapnya disini :

DOWNLOAD

PETUNJUK :

1. COPY PASTE FOLDER :Seeeduino_GPRS-master
2. ke folder arduino : C:\Program Files\Arduino\libraries\
3. copy paste sketch, di kegiatan arduino.
4. masukkan sketch dengan memakai software arduino IDE & board arduino UNO R3.
5. Cabut IC atmega 328, pasang pada pcb yang telah di buat.
6. Pasang SIM Card pada slot SIM 800L, pastikan ada pulsa dan ada signal.
7. jika lampu berkedip-kedip cepat maka sim800L tidak terhaubung jaringan,
8. jika kedipnya jarang-jarang, sim800L siap digunakan.
9. JANGAN TERBALIK MEMSANG SIM800L, TERUTAMA POLATRITASNYA.
10. Gunakan batre HP 3,7 Volt untuk supply sim800L,
11. atau sanggup memakai buck DC-DC converter di setting pada tegangan 3,7 V.

uji coba dengan SMS ke Nomor yang terpasang pada SIM 800 L

isyarat SMS :

RELAY1 ON   --> UNTUK MENYALAKAN RELAY1

RELAY1 OFF --> UNTUK MEMATIKAN RELAY1

RELAY2 ON --> UNTUK MENYALAKAN RELAY2

RELAY2 OFF --> UNTUK MEMATIKAN RELAY2

THX : TO : DANI ARDIANTO (http://www.belajarduino.com/)

display untuk pameran

Video Youtube :
