Membuat Jam Digital 3 X Dot Matrix 8X8 -24 Pin, Dilengkapi Tanggal, Sensor Suhu Dan Alarm, Dapat Dilengkapi Hari Pasaran Jawa

Dengan jam digital, kita sanggup melihat jam walaupun kamar lampu dimatikan, jam digital tetap terlihat dengan jelas. Jam digital dengan matrix led ini dilengkapi dengan Tanggal, sensor suhu dan alarm

Bagaimana Step pembuatannya ??

Pertama kami melaksanakan riset / percobaan di project board, dari sumber aslinya di sini :

http://mdoga.ru/Designs/Matrix%20clock%20mega16/Matrix%20clock%20mega16.htm

jikalau melihat gambar diatas, ternyata memakai IC SMD dan tentunya sangat sulit untuk di buat di indonesia, apalagi jikalau eksperimen elektronika ibarat aku yang hanya modal solder 10 ribuan :)

maka aku re-Design ulang,, memakai IC Atmega 16 yang versi DIP.

Awalnya riset dulu memakai Project Board

Setelah uji coba di project boar selesai, waktunya design PCB dengan memakai software PCB wizard, lalu cetak PCB nya.

disin aku memakai 3 buah led dot matrix 8x8 - dengan jumlah pin 24 pin, dan ukuran 6 cm.

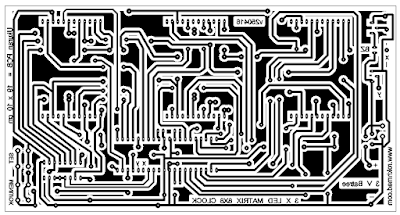

Gambar design PCB :

Proses pengeboran PCB nya :

Pemasangan komponen, dan siap di uji coba :

ada beberapa jalur yang salah dikala project pertama (sudah aku revisi di PCB atas)

Bagaimana menciptakan Boks nya ??
Disini aku memakai Bekas Canal U/Cable Duct pada panel instalasi.

Saya gunakan tutupnya aja, calanl U nya di pakai untuk yang lainnya saja.

Potong sesuai kebutuhan, misal ini aku buat ukurannya 22 x 12 cm

Potong 45 derajat di ujungnya

Untuk penguat sikunya gunakan juga plastik yang sama, potong sepanjang lebar canal U, lalu bagi 2, dan gunakan sebagai penguat sikunya.

Gunakan lem bakar untuk menempelkan sikunya.

Hasil risikonya :

Ujung yang sebelah jangan di lem, tapi berikan baut, untuk membuka dan menutup box, jikalau di lem semua anda akan kesulitan memasukkan tripleks dan beling nya.
