Membuat Runing Text Sendiri, Dilengkapi Source Code Dengan Code Vision Avr ( Cavr), Design Pcb, Skematik Lengkap Tinggal Praktek
Video Hasil Runing Text
Dalam posting kali ini aku akan membagikan skema, PCB dan source code untuk menciptakan runing teks dengan gampang dan murah. meskipun kini sudah ada modul P10 dan kontrollernya, tidak ada salahnya bagi yang masih ingin tau menciptakan runing teks sanggup mencoba rangkaian dibawah ini.
Foto Hasil Runing Teks
Runing teks ini tidak membutuhkan Power Supply yang mahal harga ratusan ribu, cukup pakai charger HP seharga 10.000-15.000 sudah sanggup digunakan dengan maksimal, dan sudah aku coba nyala 24 sehari, 7 hari seminggu dan 365 hari setahun, tetep fine-fine saja :)
Charger HP N**kia, versi bajakan sudah sanggup digunakan sebagai power supply.
Skema dan PCB link untuk unduh komplitannya ada di bawah silahkan di lihat dan di klik
Tata letak LED
skematik display matrik yang dibentuk dari LED
Layout Kontroller dengan ATmega 16 / 8535
Skematik Kontroller dengan ATmega 16 / 8535
Layout PCB driver ULN 2803
skematik PCB driver ULN 2803
PCB yang simpulan di BOR
PCB siap di bersihkan tonernya dengan Bensin
PCB yang telah dibersihkan dengan Bensin siap di solder
Pemsangan Jumper (cukup membosankan :) )
Pemsangan jumper selesai
Pengecatan PCB
PCB di Cat dengan Pylox
Dikeringkan
Pemasangan LED
sesudah di Cat
Pemasangan LED
Pemasangan LED
Pemasangan LED
Pemasangan LED
Pemasangan LED
Pemasangan LED
Pemasangan LED
Pemasangan LED

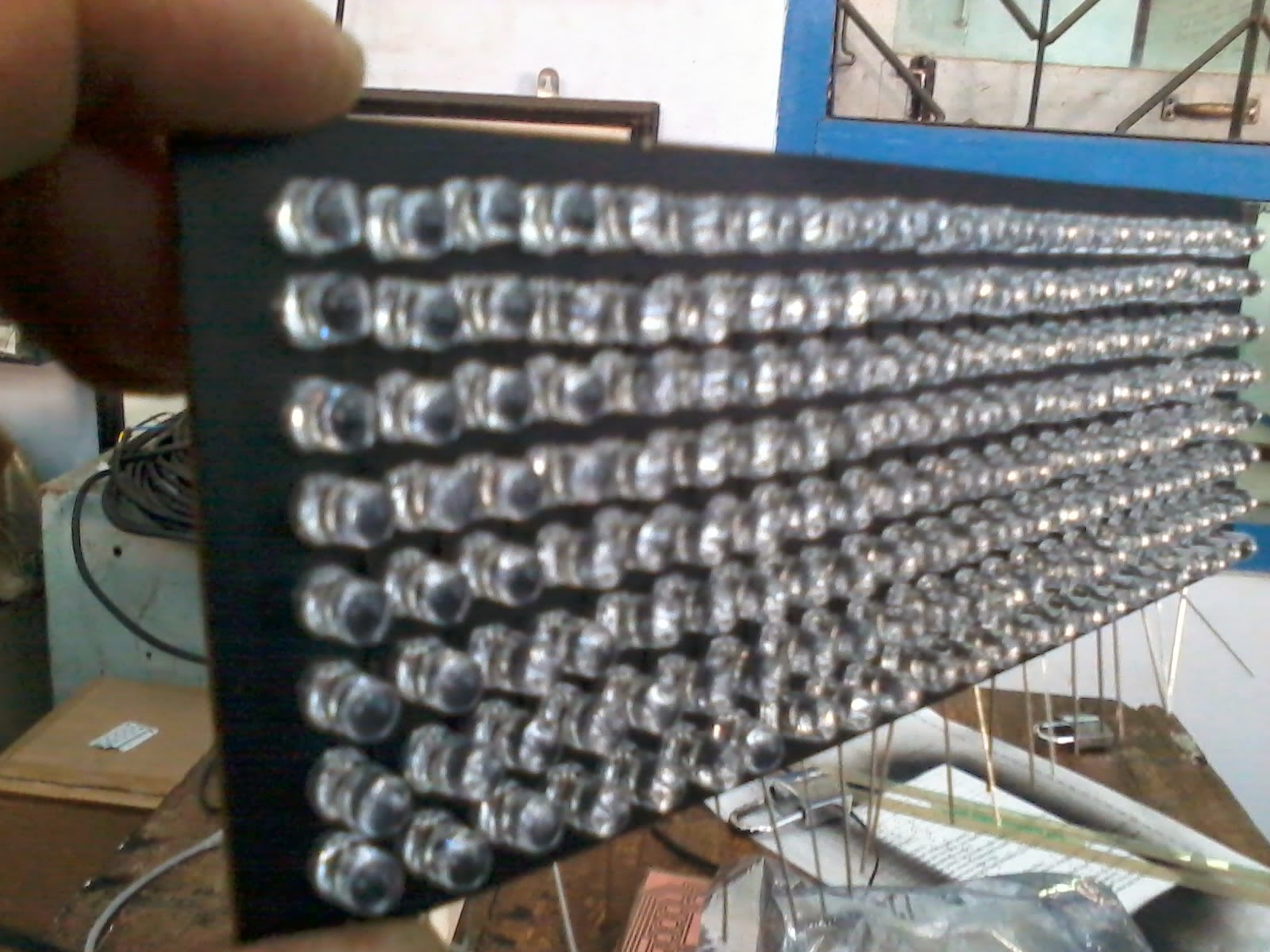

sudah simpulan 1 modul dot matrix
Pemasangan LED
Penyambungan PCB
Siap digunakan
Video uji coba
Controller, Driver ULN, dan matrix led di hubungkan dengan kabel pita.
(Unduh Project untuk lihat sketsa detailnya)
Project ini sanggup diunduh lengkap dengan KLIK DISINI
bagi yang pengen tahu, bagaimana sich cara kerja runing teks dengan shift register itu, kunjungi posting aku perihal dasar runing teks dan shift register disini
untuk memudahkan memasukkan programnya, anda sanggup menciptakan sysminnya yang sanggup di unduh disini
bila ada kesulitan sanggup kosnultasi gratis via
email : rokhmad1980@gmail.com atau WA : 0815 77 12 604
