Update (10-05-2017) : Menciptakan Jam Waktu Sholat Awet Dengan Arduino Memakai Panel P10 Dilengkapi Dengan Rtc Dan Lengkap Full Coding Setting Button

Perkembangan teknologi bisa mengubah cara seseorang dalam memanfaatkannya. Termasuk dalam hal ibadah Sholat.
Saat ini sudah banyak sekali Jam Waktu Sholat yang dijual dipasaran, dengan banyak sekali Versi dan jenis serta modelnya dan variasinya bermacam-macam.

Berikut ini aku sajikan bagaimana cara menciptakan Jam waktu Sholat dengan memakai board arduino dan display nya memakai  2 buah panel p10 1 warna.

Berikut bahan-bahan yang diharapkan :

1. Board arduino (anda bisa memakai board arduino UNO R3 IC DIP harga sekitar 90 ribuan, atau bisa juga memakai arduino uno R3 IC SMD, harga sekitar 45 ribuan, atau bisa juga pakai yang Arduino nano harganya murah 35 ribuan)

Arduino uno IC DIP

Arduino uno IC SMD

Arduino nano

2. Panel P10 2 buah

3. Konverter Arduino to Panel P10

disini aku konverter bikin sendiri dengan PCB bolong2..

bagan Konverter 10 ke arduino

atau klo males bikin bisa beli konverternya  di tokopedia.com

4. Modul RTC Ds1307

disini aku menciptakan sendiri modul rtc dengan PCB Bolong :

bagan modul rtc

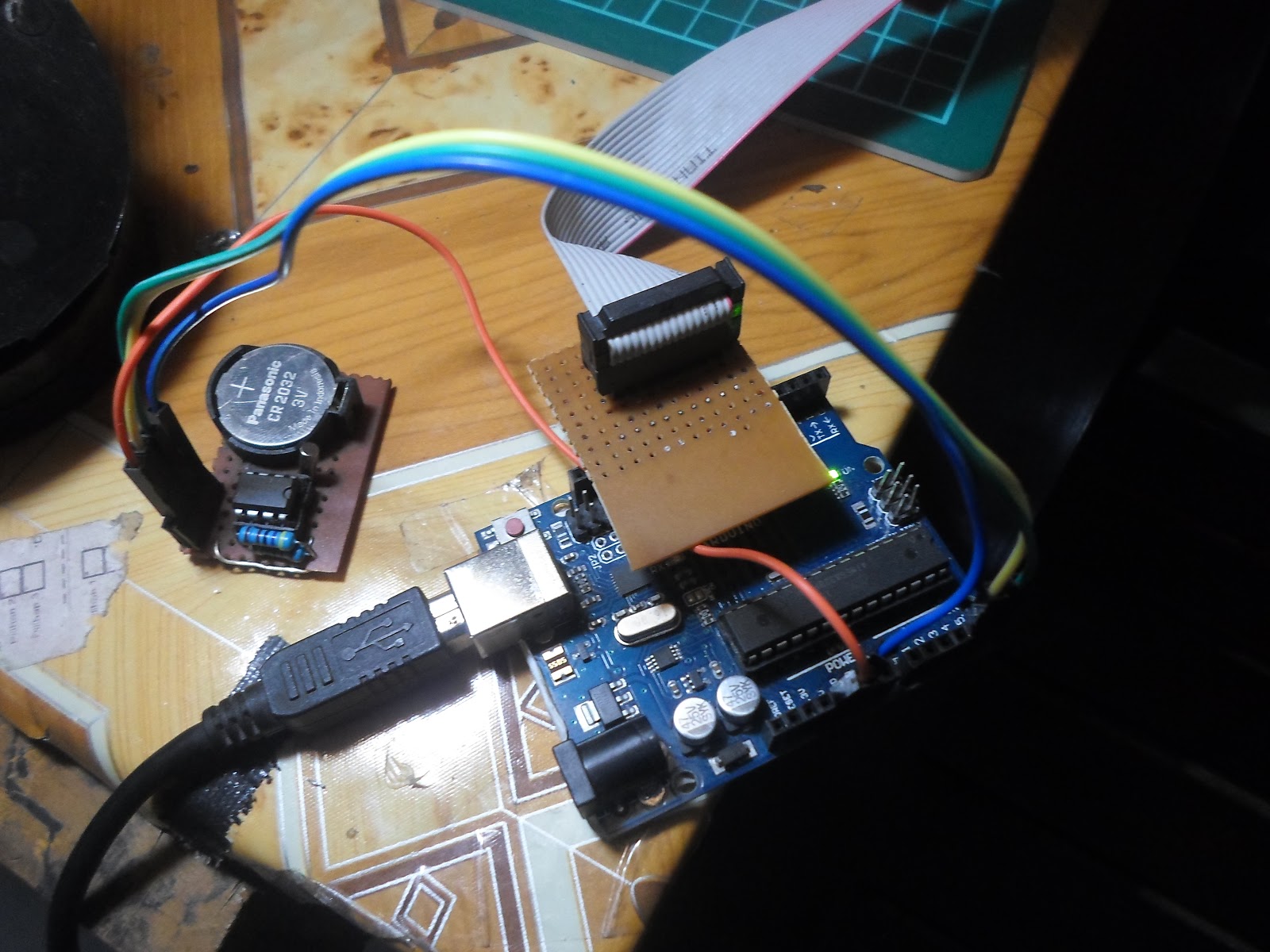

Rankaian arduino dengan RTC dan Tombol sebagai berikut :

Sambungkan Panel P10 dengan arduino uno sesuai dengan bagan konverter diatas

Masukan sketch yang sanggup anda unduh disini

jangan lupa lengkapi software arduino anda dengan library yang diharapkan : DMD, pstring, RTC, timer one, dll.

Versi arduino IDE yang aku dipakai yakni : 1.6.5, ada kemungkinan untuk versi yang lain / lebih tinggi sketch akan ada beberapa yang error !!

Arduino IDE sanggup anda unduh disini

Untuk lokasi, anda harus mengatur lokasi Latitude (11.4) dan Longitude 7.0667 , GMT (7) , Fajr.Isha sesuaikan  dengan lokasi anda.

untuk GMT tuliskan 7 bila WIB,

sedangkan setting Fajr dan isya pakai tabel berikut :

sumber : http://praytimes.org/calculation

https://www.jadwalsholat.org/

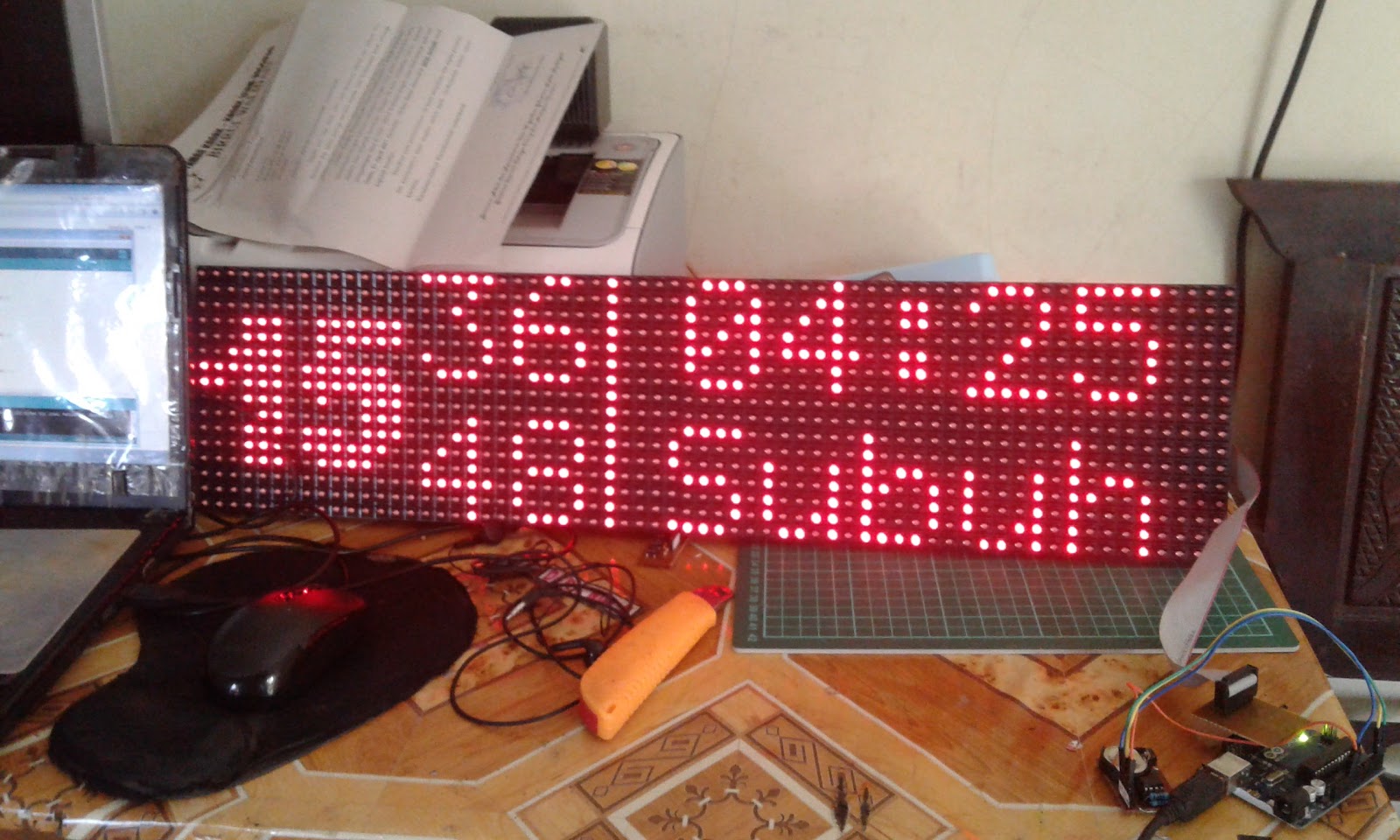

Berikut ini dokumentasi hasil jam waktu sholat :

Video Tampilan Jam Waktu Sholat

Unduh Project Lengkap :  dapat anda unduh disini

UPDATE TAMPILAN JAM SHOLAT MENJADI SEPERTI GAMBAR INI

Tampilan Tanggal, hari dan Jam

Tampilan yang berubah

Runing teks, nama masjid

UPDATE Terbaru 10-05-2017 :

UNDUH SKETCH UPDATE TAMPILAN KLIK DISINI

UPDATE Terbaru 17-4-2017 :

UNDUH SKETCH UPDATE TAMPILAN KLIK DISINI

Jika anda ingin menciptakan board sendiri, tanpa harus memakai arduino silahkan buat ini :

Cara Bikin PCB Mudah

mampir disini untuk mencar ilmu bikin PCB : https://kisahsukadandukasidara.blogspot.com//search?q=membuat-pcb-mudah-dengan-ketrika-dan

Design PCB dengan PCB Wizard

ada juga yang menciptakan design sendiri, dengan pcb bolong :) keren-keren pokoknya

cukup pakai charger HP kecil sudah bisa digunakan

Sudah diupdate dilengkapi dengan tombol setting waktu :

Testimoni yang sudah pernah buat :

Special thank for my rujukan :

1. http://duwiarsana.com/download-coding-jam-sholat-led-matrix/

2. Chello tech

3. Arie atmega

4. Mas Sholeh

5. Pak Tri

6. Tio Munyink

7. http://www.fanselectronics.com/

8. http://kompor.in/

9. FB : https://www.facebook.com/groups/ArduinoIndo

10. https://www.facebook.com/electrododdie

Video Membuat Jam Sholat split Marquee

 klik Posting aku disini untuk membuatnya

hanya punya 1 buah p10 ??

simak postingan aku disini, jam waktu sholat dengan 1 panel p10

KLIK DISINI

PCB Jam sholat terbaru kunjungi posting saya

https://kisahsukadandukasidara.blogspot.com//search?q=membuat-pcb-mudah-dengan-ketrika-dan

JAM SHOLAT DUA PANEL DIKONTROL BLUETOOTH?? KLIK LINK INI

https://kisahsukadandukasidara.blogspot.com//search?q=membuat-pcb-mudah-dengan-ketrika-dan
