Membuat Esr Meter Dengan Arduino Uno R3

ESR meter yaitu alat tester untuk mengetest komponen elektronika, terutama jenis TTL. contohnya untuk mengecek kondisi dan nama pin dari : Transistor. FET, SCR, Dioda, LED, TRIAC, DIAC, Resistor, elso, capasitor. dll.

Dengan ESR tester ini kita tidak perlu lagi mengukur dengan AVO meter jikalau ingin mengetahu pin BCE suatu transistor, atau pin KAG suatu SCR. Cukup pasang komponen yang akan di test pada probe tester, maka posisi kaki akan ditampilkan di layar LCD. Untuk bagan dan komponen sangat gampang di dapatkan, dan sedikit sekali komponen yang dipasang.

Komponen yang diharapkan :

Arduino UNO R3
LCD Display 16 x 2
Papan Project board (kalau mau bikin eksklusif sanggup solder di PCB)
Resistor 680 ohm
Resistor 470K
Resistor 1 K
R 100 K
Trimpot 100K
Push Button
Kabel jumper secukupnya
Software Arduino IDE jika belum punya silahkan unduh disini

Langkah Pertama Siapkan Arduino anda dan rangkai sesuai dengan bagan dibawah ini :

unduh Project dan Sketch lengkap dengan KLIK disini

Kemudian bukalah software Arduino IDE anda, dan upload sketch ke Arduino Uno R3 anda.

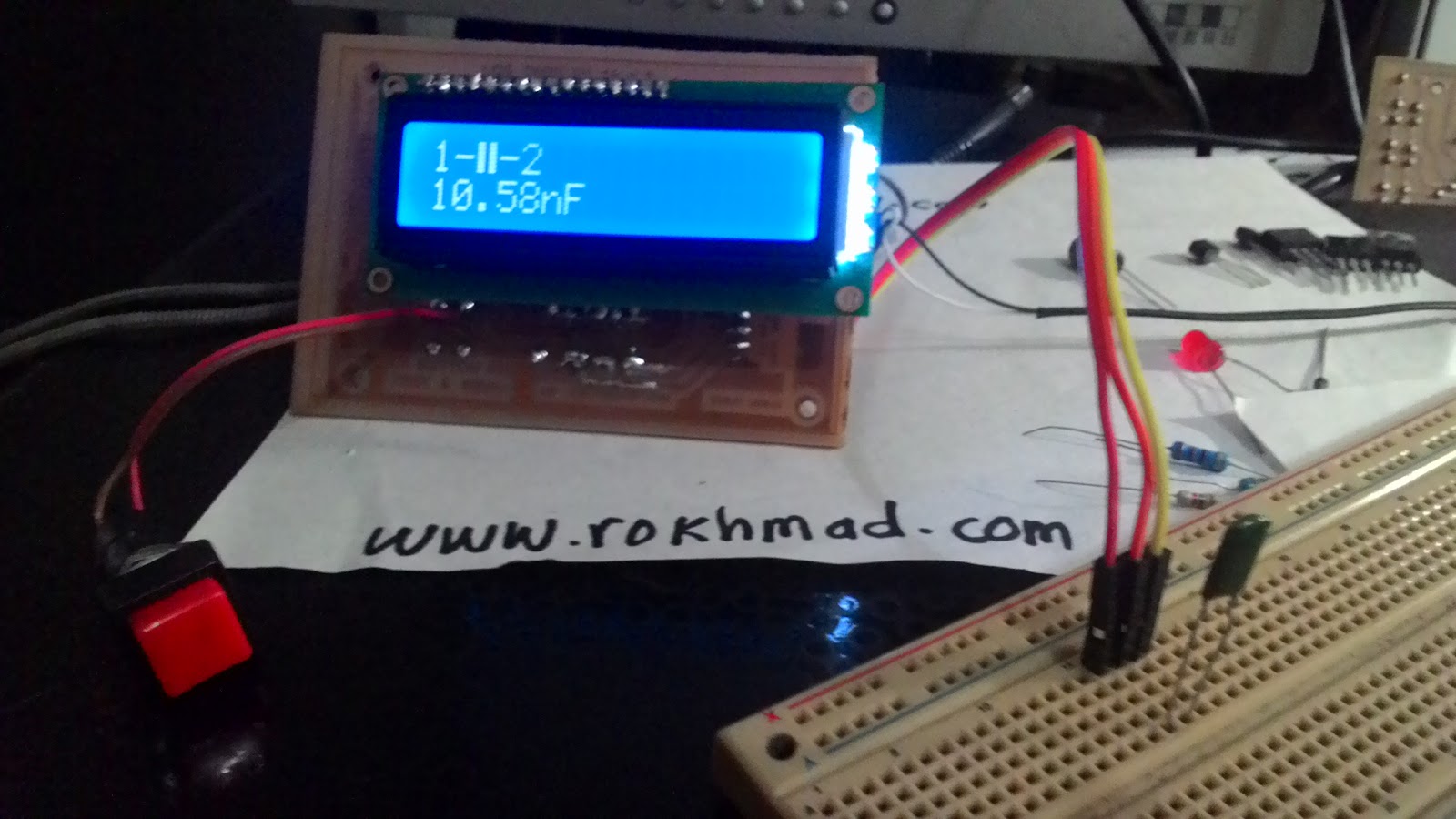

Hasilnya di Layar LCD akan tampil sperti ini :

Pasanglah Komponen di Probe Tester anda, misal ini aku uji coba Transistor, kemudian tekan sesaat tombol tester balasannya akan ditampilkan dilayar LCD ibarat ini :

Jenis Transistor NPN, Posisi kakinya EBC, dengan pin probe 3, 1, 2.Hfe Transistor 832

Bagaimana Membuat Smart tester ibarat diatas, tanpa Board Arduino ??

Langkah Pertama isilah masukkan sketch ke dalam ic Atmega 328 dengan board arduino, kemudian lepaskan ICnya.

kemudian buatlah PCB ibarat dibawah ini :

cetah layout diatas dengan printer laser jet, pada kertas bekas setiker, (ketika kita melekat stiker, ada kertas yang di lepas, nah gunakan kertas tersebut)
