Diy- Pcb Simple 4 Digit Clock Seven Segmen Arduino
Dari posting aku wacana Simple Jam Arduino dengan 4 seven segmen KLIK Disini, berikut aku desainkan PCB nya .
Pertama aku design PCB dengan software PCB wizard berikut ini :
ini design pcb nya memakai sistem tumpuk/bertumpuk, 2 PCB ditumpuk.
PCB mesin jam

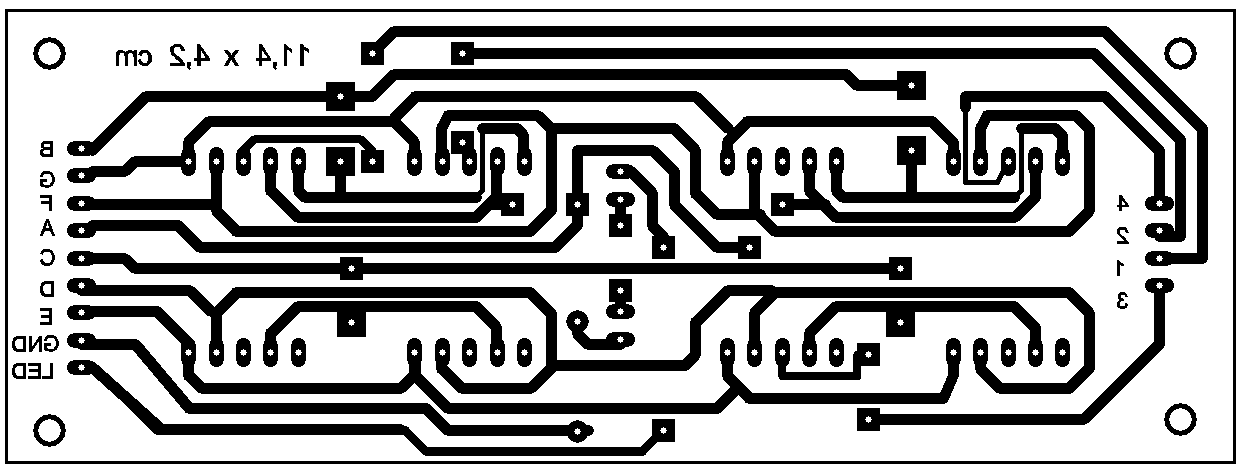

pcb display jam/seven segmen
sesudah itu aku cetak di kertas foto 120 gr, dengan printer HP laser jet, kemudian di setika pada PCB polos, sambil ditekan-tekan, pastikan PCB dalam kondisi higienis dari kotoran, jikalau perlu diaplas dan dicuci
kemudian PCB dilarutkan dalam larutan feerit chlorida, kemudian di bor dengan mata bor 0,8 - 1 mm.
Dilanjutkan dengan pemasangan komponen.
Video Proses Pembuatan PCB :
Komponen simpulan dipasang dan di coba
Jam digital menghiasi meja berguru anak anda
Video Proses Pembuatan Jam Digital ini :
Video Hasil Finish nya :
Unduh source code and Schematic
Mau Bikin Jam dot matrik, dilengkapi dengan, pasaran jawa, sensor suhu, tgl, hari ??
