Diy - Menciptakan Jam Waktu Sholat Infinit Dengan Satu Panel P10, Arduino, Dan Rtc
Komponen yang diharapkan :
1. Board arduino,
anda dapat pakai arduino UNO
Harganya di tokopedia.com sekitar 65 ribuan dengan IC SMD dan 85 ribuan dengan IC DIP
atau anda dapat juga memakai arduino nano
Harganya di tokopedia.com sekitar 30 ribuan dengan IC SMD
2. Panel p10
Panel P10 yakni panel berisi led sebanyak 512 biji, dengan harga murah sekitar 115 ribu untuk panel full outdoor, dan 98 ribu untuk panel yang jenis indor/semi outdoor.
pastika anda beli yang svaning typenya 1/4
3. Modul RTCds 3231
Modul RTC yakni modul untuk jam, dimana nanti data jam akan disimpan, sehingga saat sumber PLN dimatikan, waktu tidak reset ke seting awal

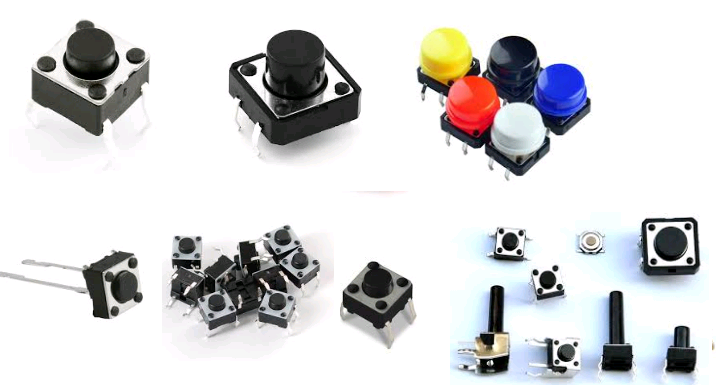

4. Push button/Tombol tekan,
5. Konverter p10 ke arduino
ini fungsinya untuk menghubungkan arduino dengan Panel P10, anda dapat buat sendiri, atau beli.
sketsa Konverter 10 ke arduino
atau klo males bikin dapat beli konverternya di tokopedia.com
Skematiknya Hardwarenya:
skematik wirring
Jika anda memakai board arduino nano, atau pro mini, lihat data sheet board nya :
skematik arduino Nano
6. Power Supply gunakan yang 2 Ampere keatas
power supply

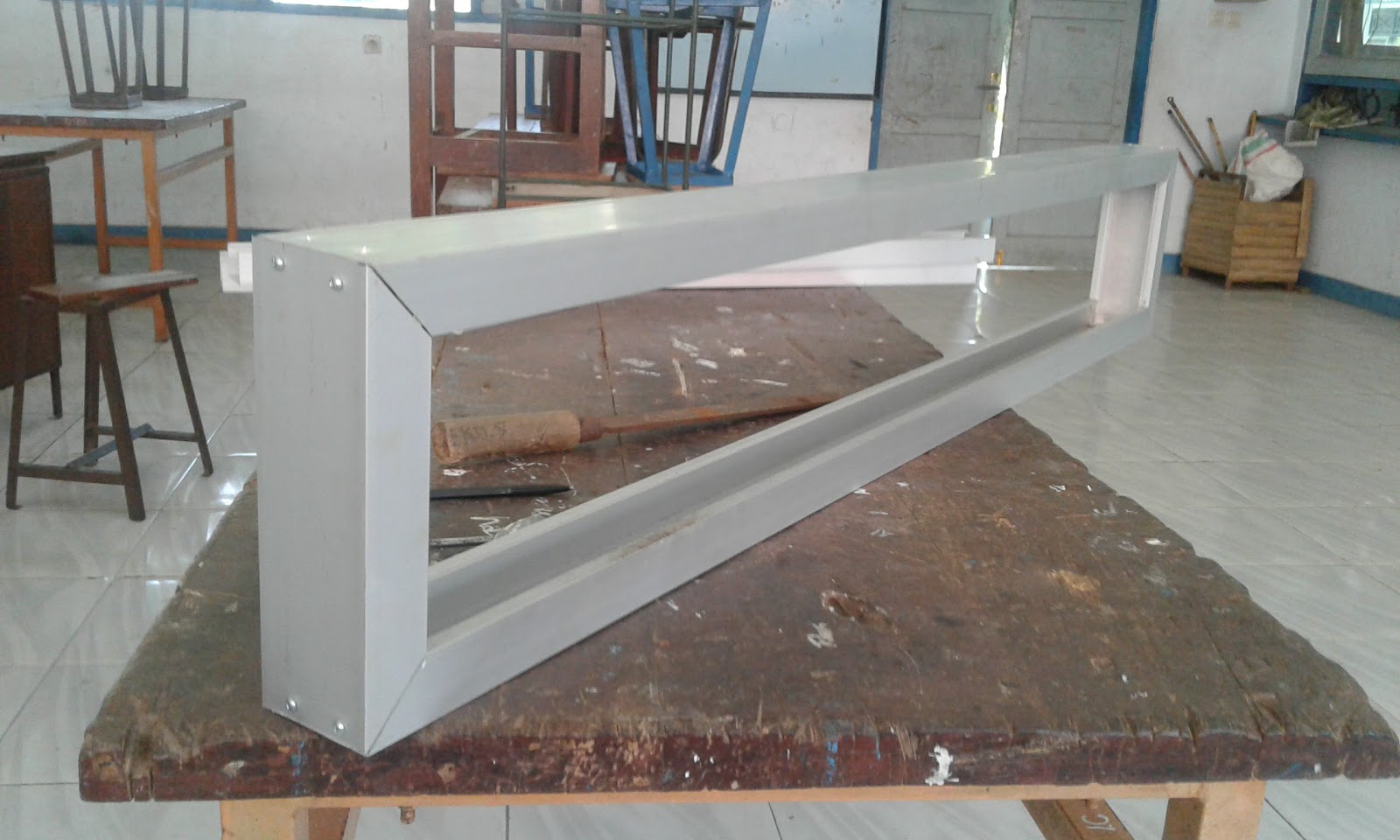

Cara menciptakan box atau cassing
siapkan alumunium, beli di toko alumunium, potong sesuai ukuran.
pasang siku (spegot) di tiap sikunya
kencangkan dengan baut
uji coba pasang P10 nya
ready untuk di aplikasikan
pengecatan
finish
videonya

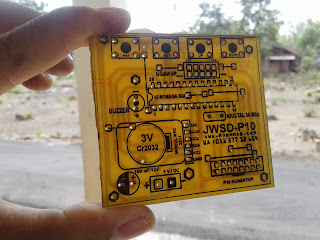

PCB Jam sholat terbaru kunjungi posting saya
