Timer Terprogram Dengan Rtc Ds3231 Dan Atmega 328 Arduino, Data Tersimpan Di Eeprom

Project ini bermula saat aku suati hari diomeli oleh istri, alasannya yakni Lampu jalan masih menyala meskipun pukul 06.00 WIB.

"Mama aib yah.... dikira belum berdiri tidur, sudah jam 06.00 lampu teras masih menyala"

ini terjadi alasannya yakni lampu teras dan jalan ku, aku beri sensor cahaya / LDR, tahu sendiri kan... LDR itu abreviasi dari Light Dependent Resistor, suatu resistor yang hambatannya tergantung dengan intensitas cahaya.

Nah, alasannya yakni pagi itu cuaca mendung, otomatis LDR tidak kena cahaya, balasannya lampu teras nggak mau mati, hadeh.......

akhirnya ada ide, bagaimana kalau Lampu tersebut di aktivitas dengan alat yang di tentukan waktunya, kapan menyala, dan kapan matinya.

Misal Lampu teras di aktivitas menyala pukul 05.45 WIB dan mati pukul 05.15 WIB.

Dengan rangkaian ini maka Lampu tidak lagi terpengaruh cuaca, tapi terprogram dengan timer.

Oke eksklusif saja dioprek dengan BOARD ARDUINO UNO R3, eksperimen dimulai :

Komponen yang diharapkan untuk memprogram IC :

Board ARDUINO UNO R3 dengan IC DIP

Komponen aksesori :

RTC 3231

Tr 9013

Relay 5 v DC/5 pin

Resistor 1 K

Resistor 220 ohm

LCD display 16 X 2

kristal 16 MHZ

Led

Soket IC 28 Pin

PCB Polos

Uji coba dulu dengan Project board dan Board arduino uno

ini skemanya :

sedangkan sheild LCD sanggup anda baca postingan aku disini

ini hasil rakitan di board arduino

Berikut ini desain PCB nya :

siap dilarutkan

di bor dengan PCB ecek-ecek :

menciptakan layout Komponen supaya lebih keren dan ganteng :

di Pylox Clear supaya baka dan keren

Setelah IC di aktivitas dengan Board Arduino UNO R3, ... IC 328 kita cabut lalu pasang di PCB Buatan sendiri, lihat gambar dibawah ini :

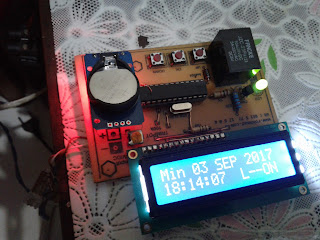

Komponen telah dipasang dan diuji coba

Foto sudah terpasang dengan Cassing seadanya hehehe...

rangkaian aku kombinasikan dengan Sensor gerak, artikel sensor gerak sanggup dibaca disini,

Lampu garasi nyala jikalau ada kendaraan beroda empat / insan masuk ke garasi, Lampu garasi menyala kalau malam saja alasannya yakni di kontrol oleh Timer terprogram ini.
